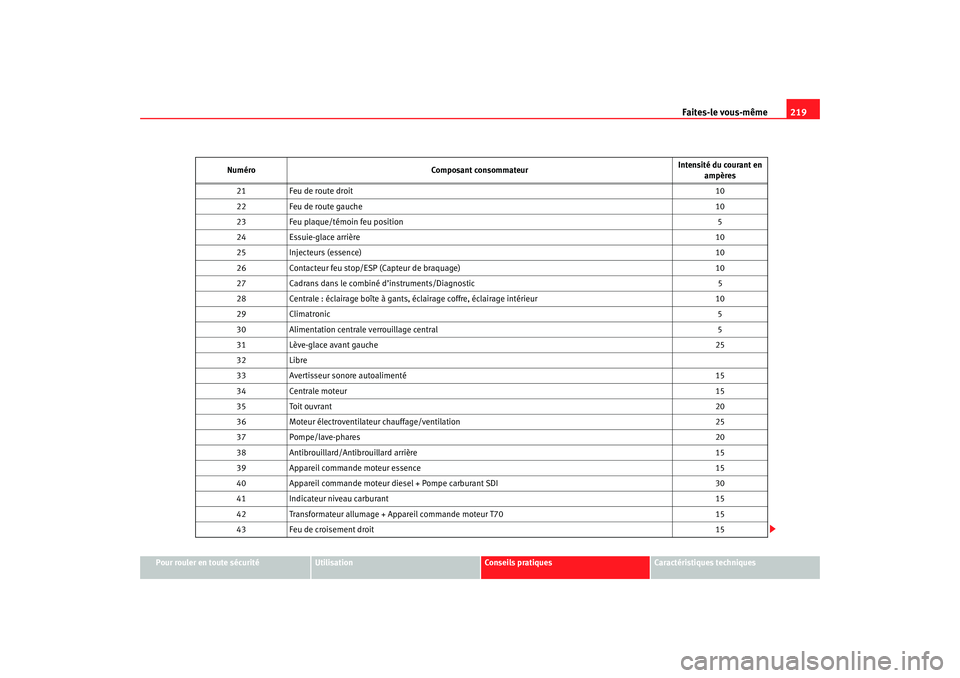

Faites-le vous-même219
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
21
Feu de route droit 10
22 Feu de route gauche 10
23 Feu plaque/témoin feu position 5
24 Essuie-glace arrière 10
25 Injecteurs (essence) 10
26 Contacteur feu stop/ESP (Capteur de braquage) 10
27 Cadrans dans le combiné d’instruments/Diagnostic 5
28 Centrale : éclairage boîte à gants, éclairage coffre, éclairage intérieur 10
29 Climatronic 5
30 Alimentation centrale verrouillage central 5
31 Lève-glace avant gauche 25
32 Libre
33 Avertisseur sonore autoalimenté 15
34 Centrale moteur 15
35 Toit ouvrant 20
36 Moteur électroventilateur chauffage/ventilation 25
37 Pompe/lave-phares 20
38 Antibrouillard/Antibrouillard arrière 15
39 Appareil commande moteur essence 15
40 Appareil commande moteur diesel + Pompe carburant SDI 30
41 Indicateur niveau carburant 15
42 Transformateur allumage + Appareil commande moteur T70 15
43 Feu de croisement droit 15
Numéro
Composant consommateur Intensité du courant en
ampères
cordoba_frances_0706 Seite 219 Montag, 28. August 2006 5:03 17

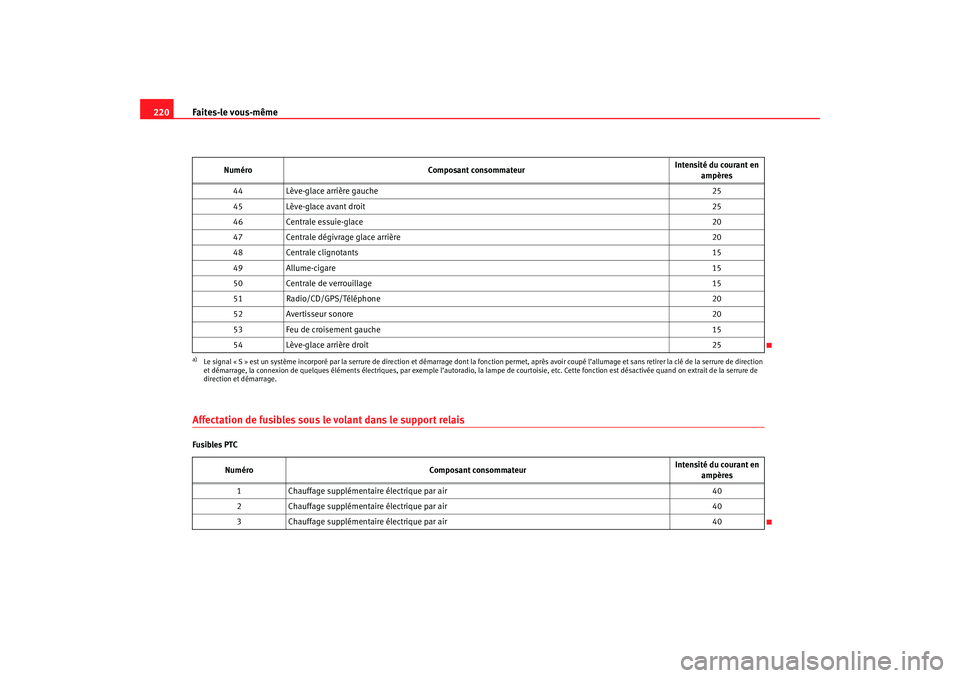

Faites-le vous-même
220Affectation de fusibles sous le volant dans le support relaisFusibles PTC 44
Lève-glace arrière gauche 25
45 Lève-glace avant droit 25
46 Centrale essuie-glace 20
47 Centrale dégivrage glace arrière 20
48 Centrale clignotants 15
49 Allume-cigare 15
50 Centrale de verrouillage 15
51 Radio/CD/GPS/Téléphone 20
52 Avertisseur sonore 20
53 Feu de croisement gauche 15
54 Lève-glace arrière droit 25a)Le signal « S » est un système incorporé par la serrure de direction et démarrage dont la fonction permet, après avoir coupé l’al lumage et sans retirer la clé de la serrure de direction
et démarrage, la connexion de quelques éléments électriques, par exemple l’autoradio, la lampe de courtoisie, etc. Cette foncti on est désactivée quand on extrait de la serrure de
direction et démarrage.
Numéro Composant consommateur Intensité du courant en
ampères
1 Chauffage supplémentaire électrique par air 40
2 Chauffage supplémentaire électrique par air 40
3 Chauffage supplémentaire électrique par air 40
Numéro
Composant consommateur Intensité du courant en
ampères
cordoba_frances_0706 Seite 220 Montag, 28. August 2006 5:03 17

Faites-le vous-même221
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

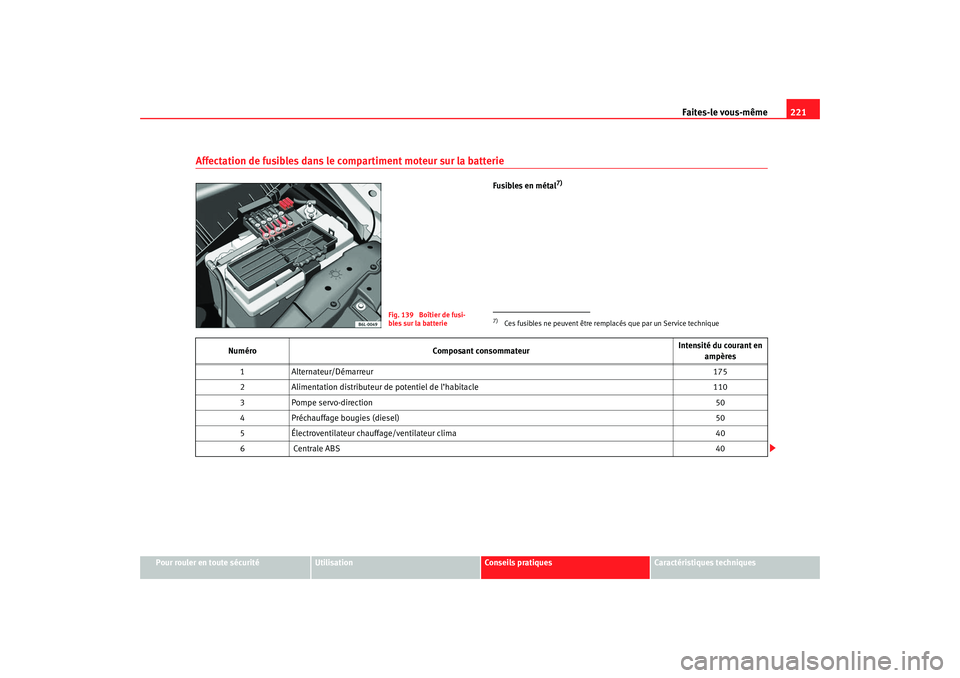

Affectation de fusibles dans le compartiment moteur sur la batterie
Fusibles en métal
7)
Fig. 139 Boîtier de fusi-
bles sur la batterie
7)Ces fusibles ne peuvent être remplacés que par un Service technique
Numéro Composant consommateur Intensité du courant en
ampères
1 Alternateur/Démarreur 175
2 Alimentation distributeur de potentiel de l’habitacle 110
3 Pompe servo-direction 50
4 Préchauffage bougies (diesel) 50
5 Électroventilateur chauffage/ventilateur clima 40
6 C en tra le A BS 40
cordoba_frances_0706 Seite 221 Montag, 28. August 2006 5:03 17

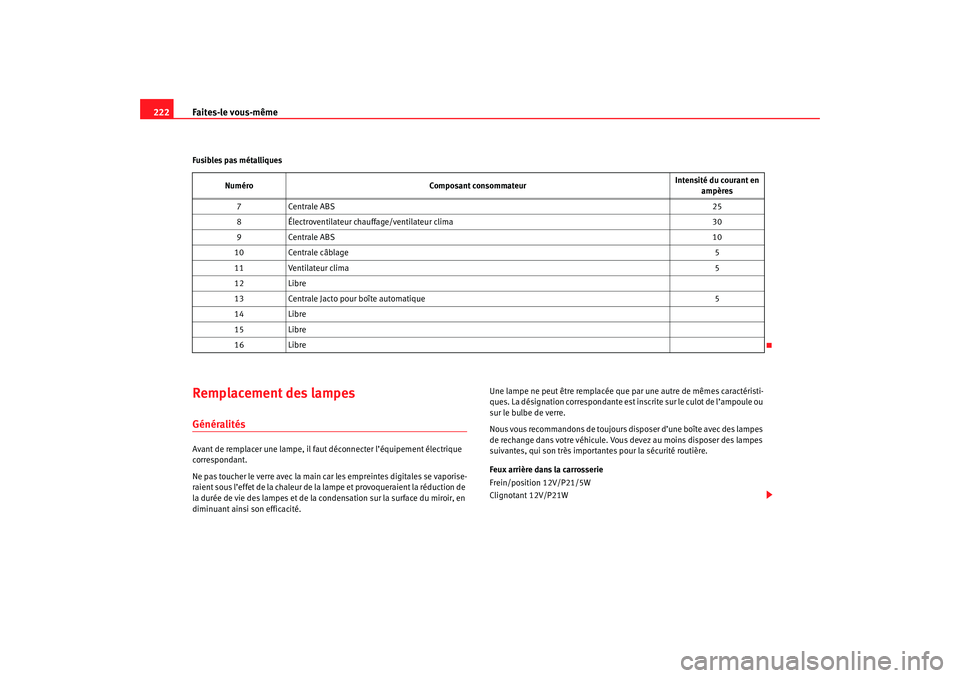

Faites-le vous-même
222Fusibles pas métalliquesRemplacement des lampesGénéralitésAvant de remplacer une lampe, il faut déconnecter l’équipement électrique
correspondant.
Ne pas toucher le verre avec la main car les empreintes digitales se vaporise-
raient sous l’effet de la chaleur de la lampe et provoqueraient la réduction de
la durée de vie des lampes et de la condensation sur la surface du miroir, en
diminuant ainsi son efficacité. Une lampe ne peut être remplacée que par une autre de mêmes caractéristi-
ques. La désignation corresp
ondante est inscrite sur le culot de l’ampoule ou
sur le bulbe de verre.
Nous vous recommandons de toujours disposer d’une boîte avec des lampes
de rechange dans votre véhicule. Vous devez au moins disposer des lampes
suivantes, qui son très importan tes pour la sécurité routière.
Feux arrière dans la carrosserie
Frein/position 12V/P21/5W
Clignotant 12V/P21W
Numéro
Composant consommateur Intensité du courant en
ampères
7 Centrale ABS 25
8 Électroventilateur chauffage/ventilateur clima 30
9 Centrale ABS 10
10 Centrale câblage 5
11 Ventilateur clima 5
12 Libre
13 Centrale Jacto pour boîte automatique 5
14 Libre
15 Libre
16 Libre
cordoba_frances_0706 Seite 222 Montag, 28. August 2006 5:03 17

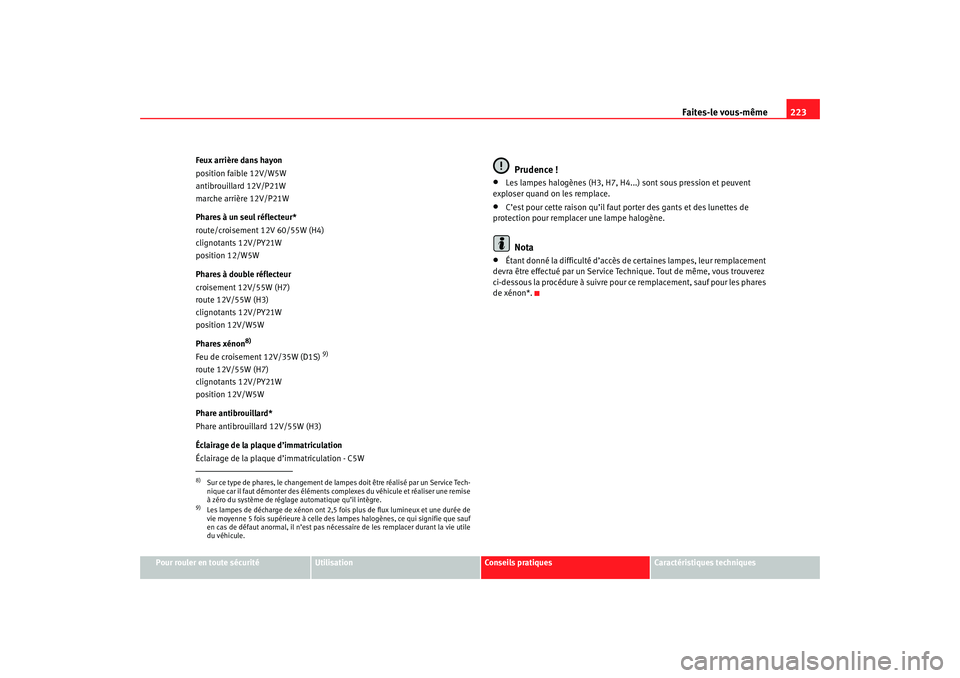

Faites-le vous-même223
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Feux arrière dans hayon
position faible 12V/W5W
antibrouillard 12V/P21W
marche arrière 12V/P21W
Phares à un seul réflecteur*
route/croisement 12V 60/55W (H4)
clignotants 12V/PY21W
position 12/W5W
Phares à double réflecteur
croisement 12V/55W (H7)
route 12V/55W (H3)
clignotants 12V/PY21W
position 12V/W5W
Phares xénon
8)
Feu de croisement 12V/35W (D1S)
9)
route 12V/55W (H7)
clignotants 12V/PY21W
position 12V/W5W
Phare antibrouillard*
Phare antibrouillard 12V/55W (H3)
Éclairage de la plaque d’immatriculation
Éclairage de la plaque d’immatriculation - C5W
Prudence !
•
Les lampes halogènes (H3, H7, H4...)
sont sous pression et peuvent
exploser quand on les remplace.
•
C’est pour cette raison qu’il faut porter des gants et des lunettes de
protection pour remplacer une lampe halogène.Nota
•
Étant donné la difficulté d’accès de certaines lampes, leur remplacement
devra être effectué par un Service Technique. Tout de même, vous trouverez
ci-dessous la procédure à suivre pour ce remplacement, sauf pour les phares
de xénon*.
8)Sur ce type de phares, le changement de lampes doit être réalisé par un Service Tech-
nique car il faut démonter des éléments complexes du véhicule et réaliser une remise
à zéro du système de réglage automatique qu’il intègre.9)Les lampes de décharge de xénon ont 2,5 fo is plus de flux lumineux et une durée de
vie moyenne 5 fois supérieure à celle des lampes halogènes, ce qui signifie que sauf
en cas de défaut anormal, il n’est pas nécessaire de les remplacer durant la vie utile
du véhicule.
cordoba_frances_0706 Seite 223 Montag, 28. August 2006 5:03 17

Faites-le vous-même

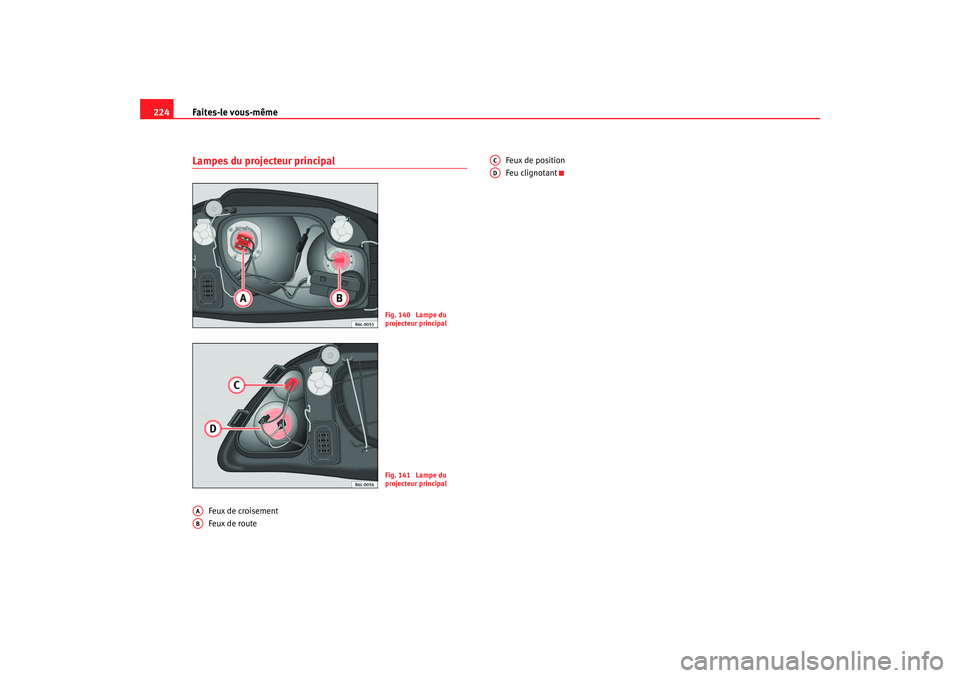

224Lampes du projecteur principal
Feux de croisement
Feux de route Feux de position
Feu clignotant
Fig. 140 Lampe du
projecteur principalFig. 141 Lampe du
projecteur principal
AAAB
ACAD
cordoba_frances_0706 Seite 224 Montag, 28. August 2006 5:03 17

Faites-le vous-même225
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

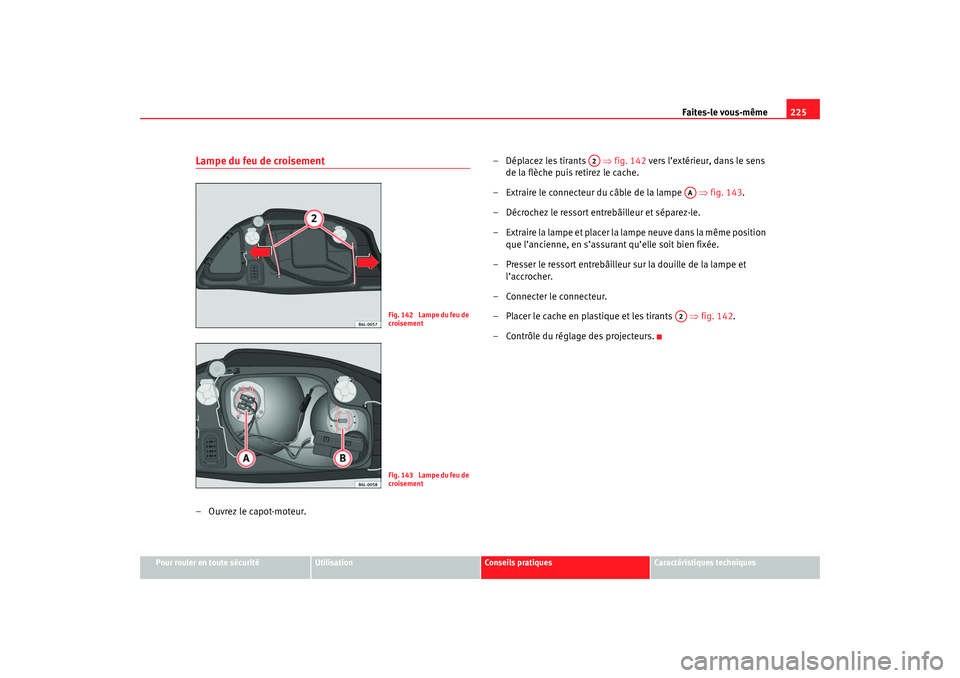

Lampe du feu de croisement– Ouvrez le capot-moteur. – Déplacez les tirants
⇒fig. 142 vers l’extérieur, dans le sens
de la flèche puis retirez le cache.
– Extraire le connecteur du câble de la lampe ⇒fig. 143.
– Décrochez le ressort entrebâilleur et séparez-le.
– Extraire la lampe et placer la lampe neuve dans la même position que l’ancienne, en s’assurant qu’elle soit bien fixée.
– Presser le ressort entrebâilleur sur la douille de la lampe et l’accrocher.
– Connecter le connecteur.
– Placer le cache en plastique et les tirants ⇒fig. 142.
– Contrôle du réglage des projecteurs.
Fig. 142 Lampe du feu de
croisementFig. 143 Lampe du feu de
croisement
A2
AA
A2
cordoba_frances_0706 Seite 225 Montag, 28. August 2006 5:03 17

Faites-le vous-même

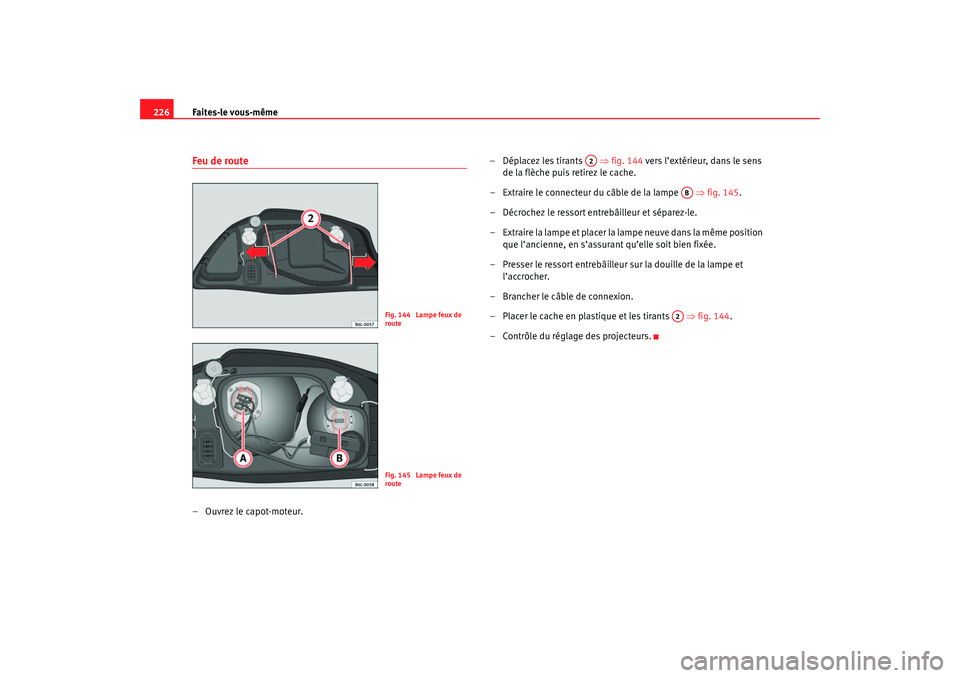

226Feu de route– Ouvrez le capot-moteur. – Déplacez les tirants ⇒
fig. 144 vers l’extérieur, dans le sens
de la flèche puis retirez le cache.
– Extraire le connecteur du câble de la lampe ⇒fig. 145 .
– Décrochez le ressort entrebâilleur et séparez-le.
– Extraire la lampe et placer la lampe neuve dans la même position que l’ancienne, en s’assurant qu’elle soit bien fixée.
– Presser le ressort entrebâilleur sur la douille de la lampe et l’accrocher.
– Brancher le câble de connexion.
– Placer le cache en plastique et les tirants ⇒fig. 144 .
– Contrôle du réglage des projecteurs.
Fig. 144 Lampe feux de
routeFig. 145 Lampe feux de
route
A2
AB
A2
cordoba_frances_0706 Seite 226 Montag, 28. August 2006 5:03 17

Faites-le vous-même227
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

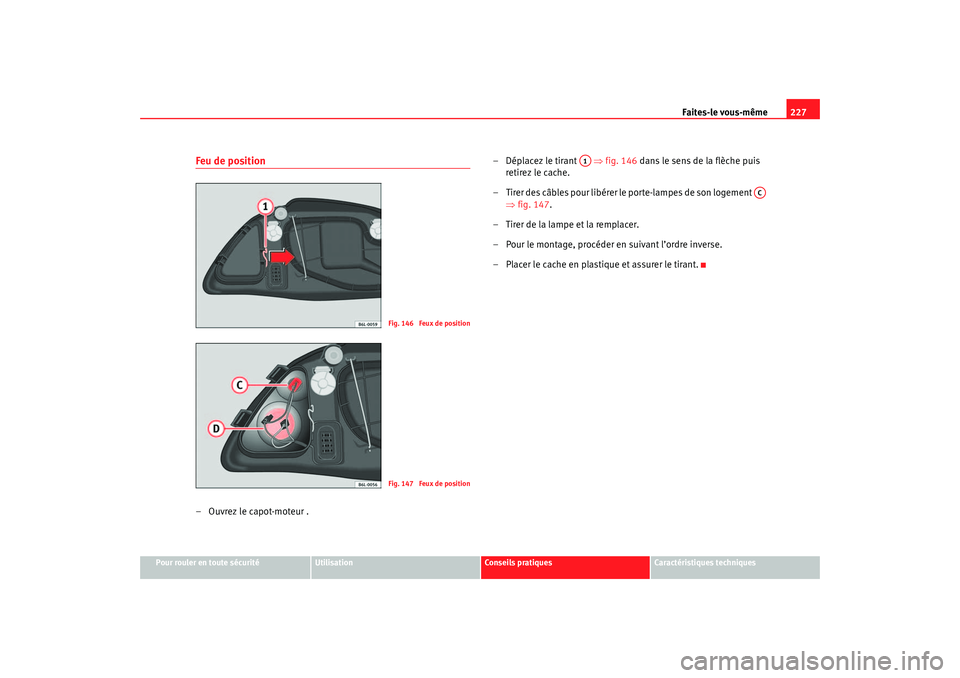

Feu de position– Ouvrez le capot-moteur . –Déplacez le tirant
⇒fig. 146 dans le sens de la flèche puis
retirez le cache.
– Tirer des câbles pour libérer le porte-lampes de son logement ⇒fig. 147.
– Tirer de la lampe et la remplacer.
– Pour le montage, procéder en suivant l’ordre inverse.
– Placer le cache en plastique et assurer le tirant.
Fig. 146 Feux de positionFig. 147 Feux de position
A1
AC
cordoba_frances_0706 Seite 227 Montag, 28. August 2006 5:03 17

Faites-le vous-même

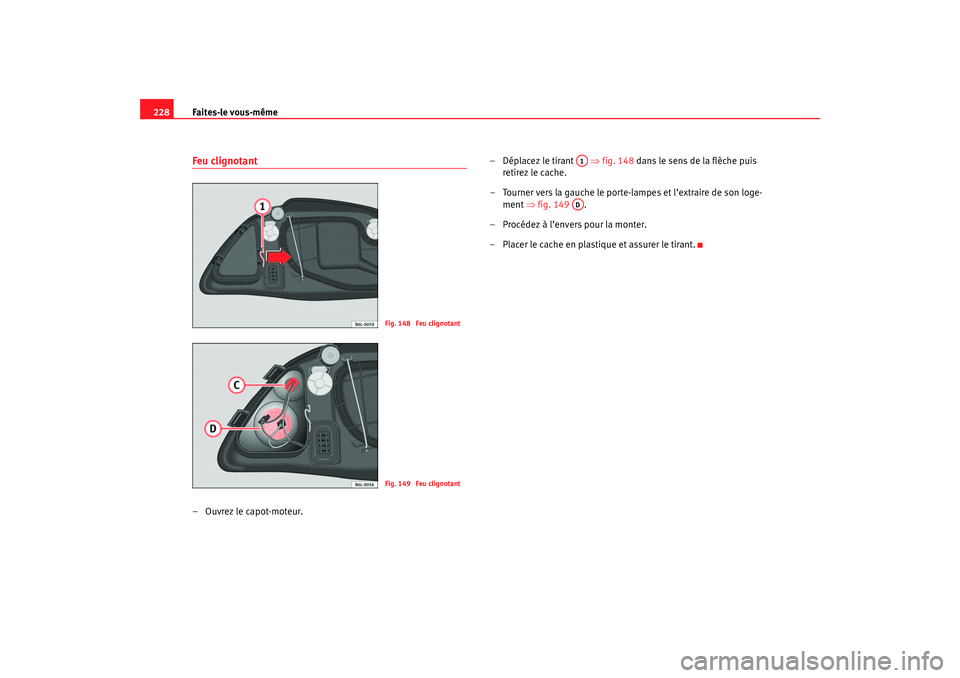

228Feu clignotant– Ouvrez le capot-moteur. – Déplacez le tirant ⇒
fig. 148 dans le sens de la flèche puis
retirez le cache.
– Tourner vers la gauche le porte-lampes et l’extraire de son loge- ment ⇒fig. 149 .
– Procédez à l’envers pour la monter.
– Placer le cache en plastique et assurer le tirant.
Fig. 148 Feu clignotantFig. 149 Feu clignotant
A1AD
